ФЛАНЦЕВЫЕ ЗАТВОРЫ В КОМПЛЕКТЕ С КОМПЕНСАТОРОМ

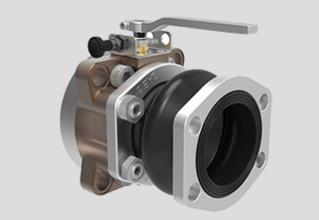

Фланцевые затворы в комплекте с компенсатором для линии всасывания представляет собой компактный блок в гидравлической системе. Фланец-бабочка с соединениями по стандарту SAE совместим с упругим элементом (резиновым компенсатором), обеспечивает компенсацию и простоту соединения с портом насоса. Всасывающее устройство крепится винтами к соединительному фланцу, который приваривается к баку. Всасывающее устройство – это выгодная покупка по причине низкой стоимости установки и компактного размера. Для выполнения регулировки на стандартный блок можно установить переключатель (механический или индуктивный).

Рабочий диапазон давления 0,2 – 1,5 бар
Диапазон температур -20°C до +80°C

Преимущества:

прочность
безопасность
компактность
возможность установки датчика - механический, индуктивный
варианты исполнения: чугун, аллюминий

ФЛАНЦЕВЫЕ ЗАТВОРЫ - ЧУГУННОЕ ИСПОЛНЕНИЕ

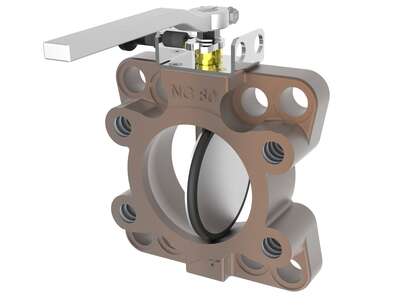

Фланец бабочка с соединениями по стандартам SAE и DIN совместим с упругим элементом (резиновым компенсатором), обеспечивает компенсацию и простоту соединения с портом насоса. При помощи нового механизма можно изменить положение рычага. Направление ручки (по часовой стрелке или против часовой стрелки) меняется поворотом кронштейна переключателя.
Соединительный фланец можно приварить только до монтажа
(после демонтажа) фланца бабочки.

Рабочие диапазоны
Макс. рабочее давление 7 бар (абсолютное)
Макс. перепад давления 6 бар
Диапазон температур -20°C до +80°C
Материалы
Корпус: GGG 40, чугун
Рычаг: Стальной
Дисковый клапан: Алюминий
Уплотнение: Бутадиен-нитрильный каучук
Дополнительные возможности
Ограничительный переключатель: Механический или индуктивный

Фланцевая задвижка - чугунное исполнение

ФЛАНЦЕВЫЕ ЗАТВОРЫ - В АЛЮМИНИЕВОМ ИСПОЛНЕНИИ

Фланец бабочка с соединениями по стандартам SAE и DIN совместим с упругим элементом (резиновым компенсатором), обеспечивает компенсацию и простоту соединения с портом насоса. При помощи нового механизма можно изменить положение рычага. Направление ручки (по часовой стрелке или против часовой стрелки) меняется поворотом кронштейна переключателя.Соединительный фланец можно приварить только до монтажа (после демонтажа) фланца бабочки.

Фланец бабочка с соединениями по стандартам SAE и DIN совместим с упругим элементом (резиновым компенсатором), обеспечивает компенсацию и простоту соединения с портом насоса. При помощи нового механизма можно изменить положение рычага. Направление ручки (по часовой стрелке или против часовой стрелки) меняется поворотом кронштейна переключателя. Соединительный фланец можно приварить только до монтажа (после демонтажа) фланца бабочки.

Фланцевая задвижка - в алюминиевом исполнении

Рабочие диапазоны
Макс. рабочее давление 7 бар
Макс. перепад давления 6 бар
Диапазон температур -20°C до +80°C
Материалы
Корпус Алюминий
Рычаг Сталь
Дисковый клапан Алюминий
Уплотнение Бутадиен-нитрильный каучук
Дополнительные возможности
Ограничительный переключатель: Механический или индуктивный

КОМПЕНСАТОР

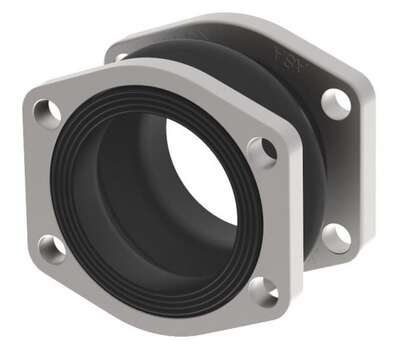

Компенсатор резиновый представляет собой эластичный соединительный элемент с поворотными фланцами по стандарту SAE. Компенсатор – это устройство, позволяющее гасить колебания, вибрации, шумы и компенсировать смещения, как в продольном, так и в поперечном направлении.

Конструкция
Ровная поверхность компенсатора резинового вулканизируется к тканевому слою (внутри и снаружи) резиновой части. Наружный слой устойчив к атмосферному воздействию и защищает тканевой слой от старения, износа и коррозии. Внутренний слой резиновой части выполнен из бутадиеннитрильного каучука (BUNA-N). Так как с обеих сторон компенсаторы имеют зажимные фланцы, применять дополнительные уплотняющие элементы не требуется.

Рабочие диапазоны
Внутри NBR/CR
Снаружи CR
Фланец Сталь
Максимальное рабочее давление 0,2 до 1,5 бар
